GNSS приемник Javad Triumph-LS 107208
Поделиться
- Артикул 107208
- Гарантия 1 год
- ОписаниеВсего 864 канала: работа по всем видимым
- Отслеживаемые сигналыGPS C/A, P1, P2, L2C (L+M), L5 (I+Q)
- Автономная<2 м
- Статика, Быстрая статикаПо горизонтали: 0.3 см + 0.5 ppm * длина_базовой_линии**
- КинематикаПо горизонтали 1 см + 1 ppm * длина_базовой_линии
- RTK (OTF)По горизонтали: 0.4 см + 1 ppm * длина_базовой_линии
- DGPS< 0.25 м при пост-обработке
- Холодный старт<35 сек
- Горячий старт<5 сек
- Повторный старт<1 сек
- БатареиЛитиево-ионная батарея, 85 Втч (ном.)
Поделиться

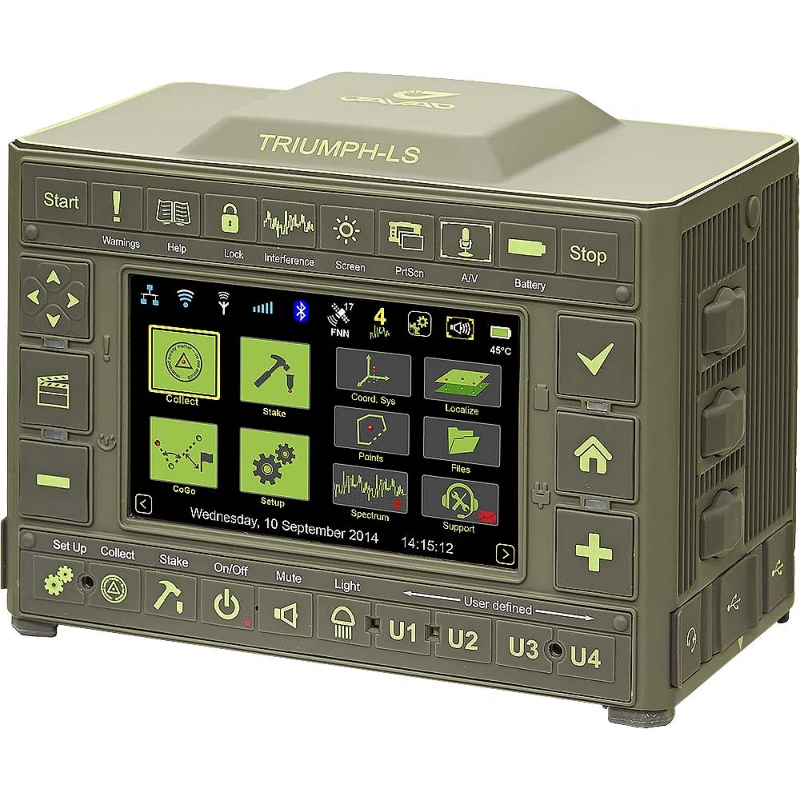

JAVAD GNSS представляет революционный ГНСС комплекс TRIUMPH-LS, который сочетает передовые технологии для максимальной точности и удобства работы.
Этот прибор объединяет всечастотную высокоточную спутниковую антенну и мощный 864-канальный многосистемный приемник с частотой обновления данных до 100 Гц, обеспечивая беспрецедентную точность до 3 мм.
Благодаря встроенному многофункциональному контроллеру с активным цветным дисплеем высокого разрешения, пользователь получает доступ к шести параллельным RTK-двигателям, визуальному выносу, навигации и усовершенствованной координатной геометрии. Поддерживается более 3000 преобразований координат, что делает прибор универсальным для любых задач.
Программное обеспечение TRIUMPH-LS позволяет легко настраивать прибор под разные виды работ, загружать обновления прямо с сайта JAVAD GNSS и получать онлайн-поддержку. При подключении к WiFi обновления устанавливаются автоматически, экономя время пользователя.
Одной из ключевых особенностей является уникальная защита от помех. Применен инновационный метод подавления внутриполосных помех, который эффективно нейтрализует любые типичные помехи, включая узкополосные сигналы, такие как гармоники теле- и радиостанций, а также системы гражданской связи.
Технология визуального выноса делает работу в поле быстрой и интуитивно понятной. Виртуальные точки отображаются флажками на экране, где выводится реальное изображение с фронтальной или нижней камеры. Это позволяет легко ориентироваться на местности и выполнять вынос точек без лишних действий.
Фотограмметрические измерения расширяют возможности прибора, позволяя фиксировать точки, недоступные для прямого измерения, такие как стены зданий, углы крыш или другие сложные объекты. Это особенно полезно при подготовке к аэрофотосъемке и работе в условиях плотной застройки.
Основные функции Javad Triumph-LS:
- 864 канала для работы со всеми спутниковыми системами
- Частота RTK до 100 Гц для максимальной скорости и точности
- 6 параллельных RTK-двигателей для стабильного позиционирования
- RAIM для повышения надежности данных
- Подавление многолучевости для устранения ошибок
- Подавление внутриполосных помех для чистого сигнала
- Динамическая калибровка ГЛОНАСС с точностью до 0.2 мм
- Встроенный контроллер с FieldCAD для удобства работы
- Спектроанализатор для мониторинга сигналов
- Визуальный вынос для быстрого определения точек
- Съемка с отступом и фотограмметрия для сложных объектов
- Lift&Tilt для коррекции наклона
- УВЧ или 4G модем для передачи данных
- Запись данных до 16 ГБ для длительных работ
- Поддержка форматов JPS, RTCM SC104 v. 2.x и 3.x, CMR
- Вывод данных в NMEA 0183 v. 2.x и 3.0, BINEX
- WiFi, Bluetooth, Ethernet для беспроводного подключения
- Встроенный 4G LTE Mini Card для мобильной связи
- Встроенный радиомодем для работы в полевых условиях
- Автоматическое обновление ПО для актуальности функционала
TRIUMPH-LS — это не просто приемник, а полноценный геодезический комплекс, созданный для профессионалов, ценящих точность, скорость и надежность.
Производитель
Компания Javad GNSS, основана в 1998 году и известна своими передовыми решениями в области спутниковых технологий, включая GPS/ГЛОНАСС-приемники и геодезические инструменты.
Характеристики Смотреть все Все
- Общие
- Внесен в госреестр да
- Прочее
- Степень защиты IP67
- Серия Triumph
- Габариты и вес
- Габариты без упаковки, мм 183 x 124 x 106
- Вес нетто, кг 2100
- Вес упакованного товара, кг 2500
- Единица товара Штука
- Габариты упакованного товара, мм 195 x 130 x 115
Комплектация
- приемник
- компакт-диск со стандартным программным обеспечением для настройки GPS
- документация
- упаковка
| Javad Triumph-LS | |
|---|---|
| Описание | Всего 864 канала: работа по всем видимым |
| Характеристики слежения | |
| Отслеживаемые сигналы | GPS C/A, P1, P2, L2C (L+M), L5 (I+Q) Galileo E1 (B+C), E5A (I+Q), E5B (I+Q), AltBoc ГЛОНАСС C/A, L2C, P1, P2, L3 (I+Q) QZSS C/A, L1C(I+Q), L2C (L+M), L5 (I+Q), SAIF Beidou B1, B2 SBAS L1, L5 IRNSS L5 |
| Точность съемки | |
| Автономная | <2 м |
| Статика, Быстрая статика | По горизонтали: 0.3 см + 0.5 ppm * длина_базовой_линии** По вертикали: 0.35 см + 0.5 ppm * длина_базовой_линии |
| Кинематика | По горизонтали 1 см + 1 ppm * длина_базовой_линии По вертикали: 1.5 см + 1.5 ppm * длина_базовой_линии |
| RTK (OTF) | По горизонтали: 0.4 см + 1 ppm * длина_базовой_линии По вертикали: 0.7 см + 1.5 ppm * длина_базовой_линии |
| DGPS | < 0.25 м при пост-обработке < 0.5 м в режиме реального времени |
| Холодный старт | <35 сек |
| Горячий старт | <5 сек |
| Повторный старт | <1 сек |
| Характеристики питания | |
| Батареи | Литиево-ионная батарея, 85 Втч (ном.) |
| Время работы | до 25 часов |
| Внешний источник питания | от 10 до 30 В постоянного напряжения |
| Зарядка | Система управления и индикации питания уведомляет пользователя о разряде батареи, контролирует процесс ее заряда и защищает батарею от перезаряда |
| Характеристики ГНСС антенны | |
| ГНСС антенна | Встроенная |
| Тип антенны | Microstrip (Zero Centered) |
| Отражатель | антенна на плоском отражателе |
| Усиление (LNA Gain) | 32±2 дБ |
| Характеристики радио | |
| 4G LTE Mini Card | LTE,HSPA+, HSDPA, HSUPA, WCDMA, GSM, GPRS, EDGE (до 100 Mбит/сек) LTE, EV-DO, 1xRTT CDMA (до 100 Mбит/сек) |
| Слоты MicroSIM-карт | два; герметичные |
| Радиомодем | Встроенный 406-470 МГц Встроенный 902-928/868-870 МГц (опционально) |
| Выходная мощность | 1 Вт |
| Ввод/Вывод | |
| Коммуникационные порты | Wi-Fi (IEEE 802.11b, g, n, d, e ) Bluetooth V2.1+EDR power Класс 1.5 Full-duplex 10BASE-T/100BASE-TX Ethernet Высокоскоростной USB 2.0 Host Высокоскоростной USB 2.0 On-The-Go RS232 (опционально) до 460800 кбит/с |
| Прочий ввод | 1 PPS, Маркер событий Внешняя ГНСС антенна Внешняя УВЧ антенна |
| Контроллер | |
| Процессор | DM 3730 До1 ГГц ARM® Cortex™-A8 Core; 1ГБ RAM |
| Операционная система | Linux |
| Слот SD карты | Высокопроизводительная сменная microSD карта (microSDHC) объемом до 64Гб |
| Дисплей | Активная область просмотра: 4.3" диагональ (109 мм) Жидко-кристалический дисплей ; WVGA, 800 x 480 пикселей |
| Сенсорный экран | Герметичный, чувствительный к давлению сенсорный экран |
| Кнопки | Кнопка навигации Home - главный экран Функциональная кнопка Масштаб -/Масштаб + Кнопка ввода (Ok) - активирует введенную функцию Три перепрограммируемых кнопок Кнопка включения/выключения |
| Светодиодная индикация | Статус зарядки батареи, статус батареи, предупреждение и спящий режим |
| Запись голоса | Встроенная |
| Вывод аудио | Есть |
| Фотокамера | Две. 3 Mегапикселя |
| Гиростабилизатор | Встроенный |
| Компас | Встроенный |
| Внешние характеристики | |
| Корпус | Магниевый сплав и пластик, серого цвета, пылевлагозащита IP67 |
| Температура работы | -40° C до +55° C |
| Температура хранения | -20° C до +45° C |
| Размеры (ШxВxГ) | 183 мм x 124 мм x106 мм |
| Вес | 2100 г |
| *Версия платы 10 и новее При хороших условиях наблюдения и правильной длине сессии наблюдения Температура работы для Литиево-Ионных батарей от -30 ° C до +55° C Температура хранения для Литиево-Ионных батарей от -20 ° C до +45° C |
|
